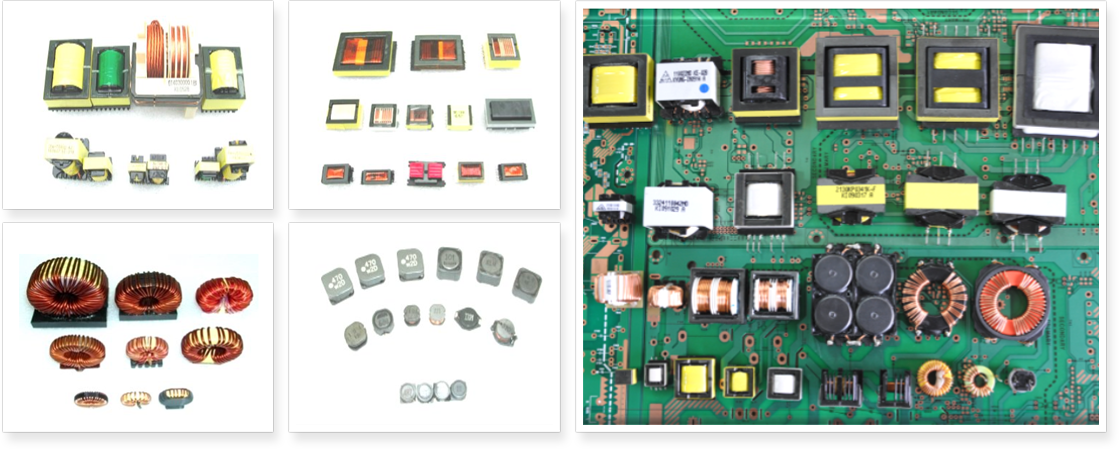

| LINE FILTER(COMMON MODE INDUCTOR) | Line Filter는 스위칭 레귤레이터, TV, VTR등에서 발생하는 전도성 노이즈중 Common mode(동상noise) 성분을 제거하기 위하여 사용되는 line filter로써, 대체적으로 낮은 주파수의 noise를 제거하며, 각종 Digital기기의 오동작방지에도 널리 사용됨. (주로 X-CAP을 앞, 뒤에 연결 사용함) |
|---|---|
| CHOKE COIL(NORMAL MODE INDUCTOR) |
Ripple이 적은 전압을 만들기 위한 평활용 coil이다. (에너지 축적, 방출을 하여 평활) ※ 교류에 대해 큰 저항분(리액턴스)을 갖는 것을 이용하여 교류분이나 고주파분의 저지를 위해 사용 |
| S/W TRANS |
교류를 직류로 바꾼 다음, 수십KHz의 스위칭 주파수를 사용하여 전원을 공급하는 TRANS. (필요 전원을 Ts비에 의해서 얻을 수 있으며 출력 측에 DIODE, CHECK COIL을 적용,평활하여 사용한다.) |
| INVERTER TRANS | DC,AC전원을 입력하여 CCFL EEFL 등의 LAMP를 구동하기 위하여 1차 대비 큰 권수비로써 2차측을 권선하여 AC고압을 출력하는 TRANS. |
| DRIVE TRANS |
보조전원용 Trans(Stand-by, 제어IC 전원공급용), 2차 부하변동에 대한 정보를 1차에 1-2차간 절연하면서 제공하는 Trans(1-2차 절연이 필요함). 스위칭소자의 입력(TR의 base등)을 구동하기 위한 전류증폭 Trans (TV,Monitor 수평드라이브 Trans) |
| DC-DC CONVERTER TRANS | DC 입력 전원에서 승압이 필요한 경우 IC를 이용 수십 KHz 주파수를 활용 전원을 공급하는 TRANS. 통신기기에 주로 사용하는 전원공급용이며 소형, 박형, 고효율화가 요구됨. ( 1차-2차 간 절연을 필요로 하지 않음 ) |
| PFC TRANS | 입력전력 대비 출력전력을 높이기 위하여 입력 콘덴서 앞에 INDUCTOR를 적용하는 역률보상회로에 쓰이는 TRANS ( INDUCTOR ). 안정기나 조명용, DISPLAY 회로에 주로 적용함. ( PFC = POWER FACTOR CORRECTION ) |
| SMD INDUCTOR | SURFACE MOUNT DEVICE TYPE의 전원용, 평활용, 신호계용 등으로 쓰이는 모든 INDUCTOR. |
